民生银行700吨逆流塔案例

项目概况

中国民生银行股份公司(上交所:600016港交所:01988)是中国大陆第一家由民间资本设立的全国性商业银行,成立于1996年1月12日。主要大股东包括刘永好新希望集团张宏伟东方集团卢志强中国泛海控股集团王玉贵代表的中国船东互保协会中国人寿保险股份公司,史玉柱等。

项目名称:民生银行杭州数据中心

用户需求:

塔体结构:玻璃钢逆流式冷却塔

循环水量:700m³/h

湿球温度:28.5℃

进水温度:37℃

回水温度:32℃

电机功率:7.5KW-6P/每台

设备噪音:≤65分贝

材质要求:壳体玻璃钢,内部结构不锈钢结构漂水损失:0.001%

冷却塔设计标准:

1.[玻璃纤维增强塑料冷却塔第1部分:中小型玻璃纤维增强塑料冷却塔](GB7190.1-2008);

2.[塑料密度和相对密度试验方法] GB/T1033;

3.[塑料拉伸性能试验方法] GB/T1040;

4.[玻璃纤维增强塑料弯曲性能试验方法] (GB/T1449-83);

5.[塑料燃烧性能试验方法氧指数法]  (GB/T2406);

6.[玻璃纤维增强塑料树脂含量试验方法] (GB/T2577-89);

7.[纤维增强塑料巴氏(巴柯尔)硬度试验方法] (GB/T3854-83);

8.[玻璃纤维增强塑料燃烧性能试验方法  氧指数法] (GB/T8924-88);

9.[L型冷却塔风机] HG/T3132-1998 此标准是对ZBJ72001 [L型冷却塔风机]标准的修改而编制的;

10.[冷却塔性能测试]  CTIATC-105;

11.BS 4485:PART2 [冷却塔性能测试方法];

12.[湿式冷却塔热力性能验收测试] DIN 1947;

13[机力通风式冷却塔性能实验方法] JIS B8609;

冷却塔电机设计标准:

1. [旋转电机基本技术要求] GB755;

2. [旋转电机振动测量方法及限值]  (GB10068)

3. [旋转电机冷却方法](GB/T1993)

4. 《电机尺寸及公差》GB4772.1—GB4772.3

5. 《旋转电机噪声测定方法及限值》GB10069

6. 《三相异步电动机试验方法》GB1032

7. 《电机线端标志与旋转方向》GB1971

8. 《电动机外壳防护分级》GB-4942.1

9. 《旋转电机的特性参数》IEC60034-1

10.《试验冲击电压峰值》IB/E346

11. [试验冲击电压试验方法] JB/E294;

冷却塔安装、试运行执行标准和规范:

1. 机械设备安装工程施工及验收通用规范] GB50231-98;

2. [电气装置安装工程低压电器施工及验收规范] GB50254;

3. [自动化仪表安装工程质量检验评定标准] GBJ131-90;

4. [电气装置安装工程电气照明装置施工及验收规范] GB50259;

5. [通风机械设备安装工程质量检验评定标准] TJ305;

冷却塔设计外形图

特菱冷却塔外观图

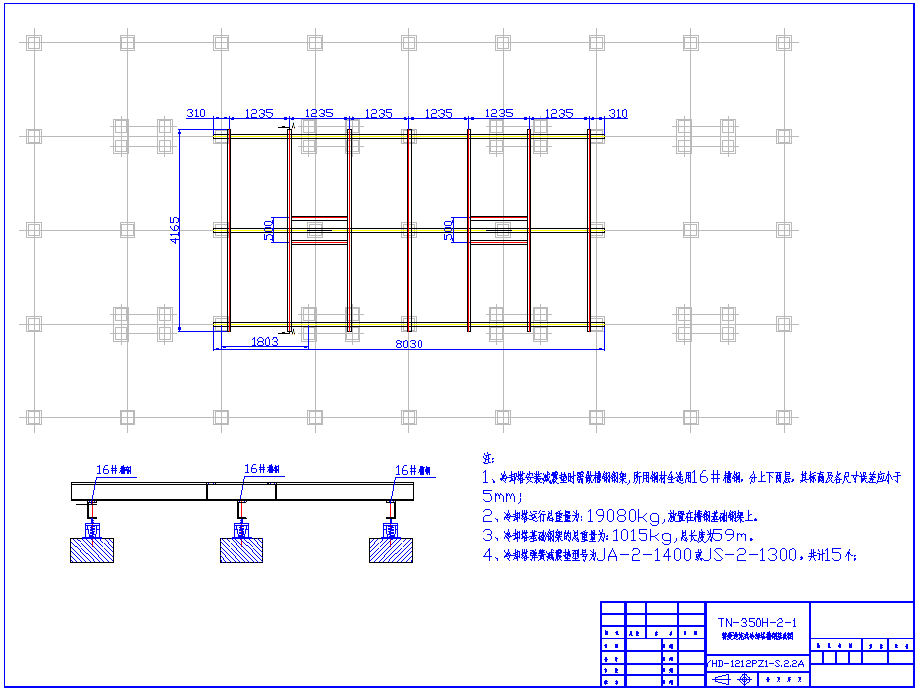

冷却塔设计钢结构基础图

特菱冷却塔基础图

安装完毕外观图

COOLING


冷却塔验收标准

1、塔体外表面胶衣层均匀,色调均匀,无裂纹,划痕。

2、塔体内外表面干净、整洁、无灰尘、污物。

3、塔体边缘整齐,厚度均匀,无分层,无变形。

4、塔体外表面上商标字迹清晰,端正,不得有污渍。、

5、金属框架为进口优质不锈钢材质,表面应平整,无弯曲,锈蚀,损伤等现象,不得出现变形。
